（单位：mm）

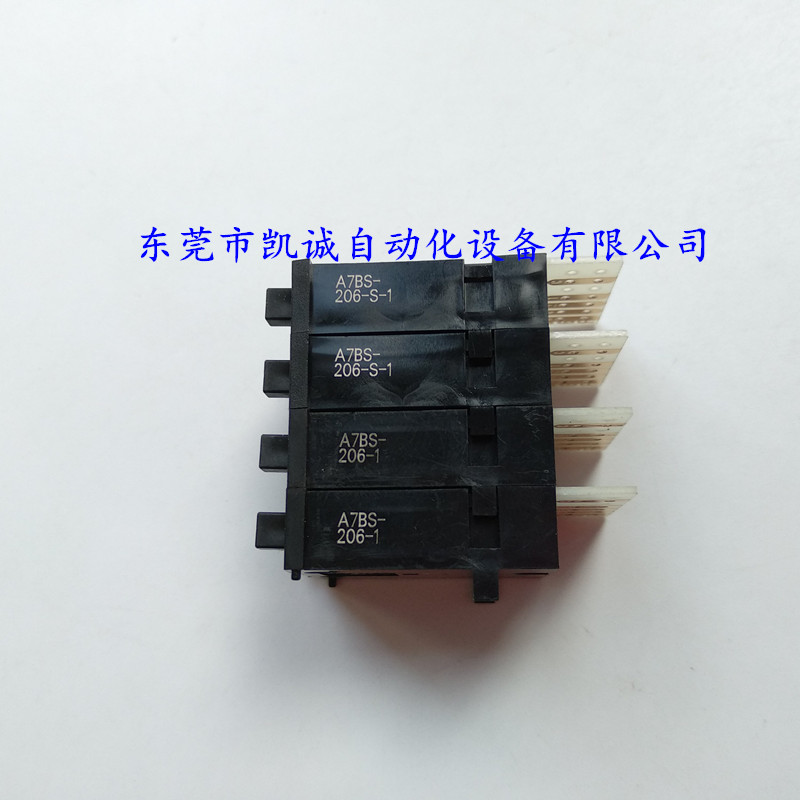

A7BS-206-1欧姆龙OMRON拨码开关
所有产品信息均与生产产家已标定参数一致。
开关
A7BS-2□□(-1)
焊接端子
注1. 上面的尺寸包括两个顶端盖， 且将为每个插 入的隔板增加8mm。
2. 上述各机型的外形尺寸图中的未注公差为 ±0.4mm。 多连接的公差为± （单元数×0.4） mm。
带外部止动的拨码开关：
A7BS-20□-S(-1)
使用A7BS-S止动插脚对这些开关进行刻度盘显示限制。
在所需位置插入止动插脚， 以提供所需的显示范围。
例如，对于显示范围0到5
在位置1插入止动插脚（见下图）以在按下(+)按钮时阻止显示上升到5以上
在位置2插入止动插脚以在按下(-)按钮时阻止显示下降到0以下。
* 如果输出代码为06， 则尺寸为32.5； 如果输出代码为07， 则尺寸为43.5。
止动插脚
注1. 两个插脚组成一个套件。
2. 首次发货免费， 并随附在开关中。 如需维护， 请单独订购A7BS-S。
注1. 上面的尺寸包括两个顶端盖， 且将为每个插 入的隔板增加8mm。
2. 上述各机型的外形尺寸图中的未注公差为 ±0.4mm。 多连接的公差为± （单元数×0.4） mm。
附件（另售）
用于按操作开关的顶端盖
A7B-M(-1)卡入式面板安装
用于按操作开关的隔板
A7B-P□(-1)卡入式面板安装
隔板型号中□的代表范围A到U中的字母。（参见Catalog。）
注：除非另有说明， 否则上面型号中尺寸的尺寸公差为±0.4mm。
接插件
（这些设备可使开关快速卸下以进行维护和连接性检查， 并可快速重新安装。）
A7B-C
焊接端子
A7B-CP
PCB端子
插入接插件
插入接插件， 使“UP” 箭头朝上。
注：除非另有说明， 否则上面型号中尺寸的尺寸公差为±0.4mm。
